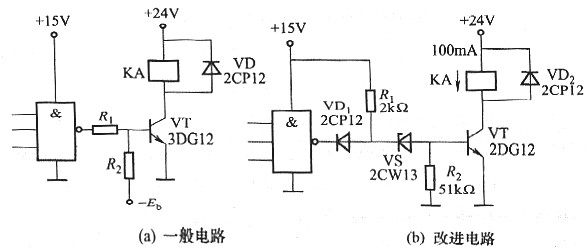

假如CMOS電路的負載（執行元件）是繼電器，則電路必需具有較大的帶負載才能。圖7-6所示為非門驅動一個分立元件的開關放大器件的接口電路。
圖7-6(a)、(b)中三極管的集電極負載為繼電器KA線圈。其工作電流為lOOmA。若晶體管的β=25，則需求4mA的基極電流。這對與非門來說是個拉電流負載。如與非門不能提供這樣大的拉電流，可采用圖7-6(b)所示的電路。由電阻Ri、二極管VD1和穩壓管Vs組成變換電路。當與非門輸出高電平常，VD1截止。VS擊穿，晶體管VT的基極電流由+15V電源經R1、VS和V1的發射結來提供，VT導通，繼電器KA吸合。當與非門輸出低電1平常，灌電流經+15V電源經R1、VDi流入與非門，這個電流只要幾毫安，這樣可防止岡拉電流過大而惹起輸出高電平的降落。這時VS截止，VT截止，KA釋放。
在圖7—6(a)所示電路中，R2普通可取4.7～10kΩ，簡化時也可不用。R1的選取應使晶體管取得足夠的基極電流而到達飽和。設繼電器KA的工作電流為Ic＝50mA，晶體管的β=30，而普通CMOS輸出高電平Uoh =2. 7～4. 2V，則
式中 Ube一——管的正向壓降， 普通取o．65-0. 75V。

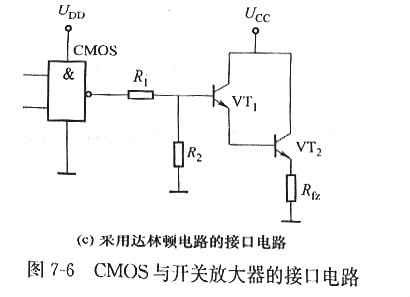

關于圖7-6(c)所示電路，由三極管VT1， VT2組成達林頓電路。其放大倍數β=β1β2（β1、β2分別為VT1和VT2的放大倍數），VT1所需求的基極電流為
電阻R1、R2可按下式選取：
