肖特基二極管與普通二極管有很大的差別，如今肖特基二極管越來越受到用戶的青睞，那么你知道肖特基二極管伏安特性是什么嗎？為何受到那么多人的追捧？了解了肖特基二極管伏安特性之后我們再來了解一下肖特基二極管怎么判斷正負極吧，讓你秒分肖特基二極管正負極，提高工作效率。
肖特基二極管伏安特性是什么
1、正向特性
肖特基二極管兩端加正向電壓時，就產生正向電流，當正向電壓較小時，正向電流極?。◣缀鯙榱悖?，這一部分稱為死區，相應的A（A′）點的電壓稱為死區電壓或門檻電壓（也稱閾值電壓），硅管約為0.5V，鍺管約為0.1V，如圖中OA（OA′）段。
當正向電壓超過門檻電壓時，正向電流就會急劇地增大，肖特基二極管呈現很小電阻而處于導通狀態。這時硅管的正向導通壓降約為0.6~0.7V，鍺管約為0.2~0.3V，如圖中AB（A′B′）段。
肖特基二極管正向導通時，要特別注意它的正向電流不能超過值，否則將燒壞PN結。
2、反向特性
肖特基二極管兩端加上反向電壓時，在開始很大范圍內，肖特基二極管相當于非常大的電阻，反向電流很小，且不隨反向電壓而變化。此時的電流稱之為反向飽和電流IR，見圖中OC（OC′）段。
3、反向擊穿特性
肖特基二極管反向電壓加到一定數值時，反向電流急劇增大，這種現象稱為反向擊穿。此時對應的電壓稱為反向擊穿電壓，用UBR表示，如圖1.11中CD（C′D′）段。
4、溫度對特性的影響

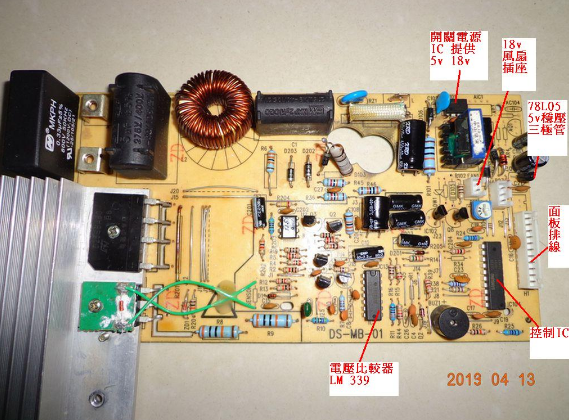

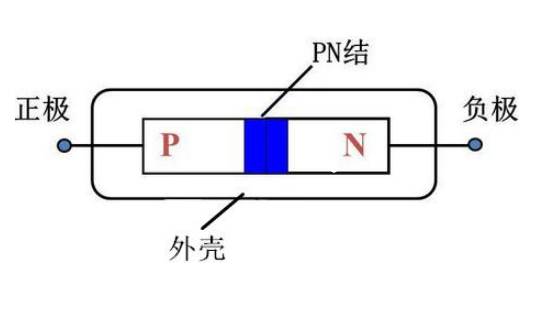

由于肖特基二極管的核心是一個PN結，它的導電性能與溫度有關，溫度升高時肖特基二極管正向特性曲線向左移動，正向壓降減小；反向特性曲線向下移動，反向電流增大。
肖特基二極管正負極怎么區分
第一：查看符號標志。在肖特基二極管的表面上一般都會標示二極管的符號，正極用三角形箭頭符號表示，另一端是負極。
第二：查看元件色點。在點接觸肖特基二極管的外殼上，一般有極性色點（白色或紅色）。普通標有色點的一端即為正極。還有的二極管上標有色環，帶色環的一端則為負極。
第三：以阻值比較小的一次丈量為準，黑表筆所連接的一端為正極，紅表筆所連接的一端為負極。
肖特基二極管的檢測

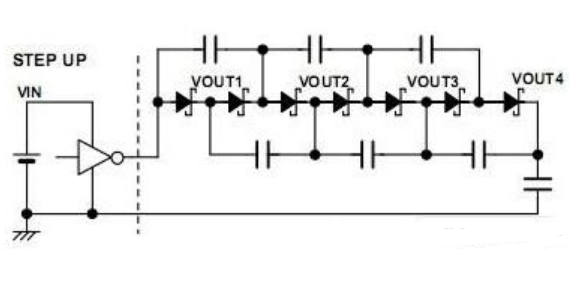

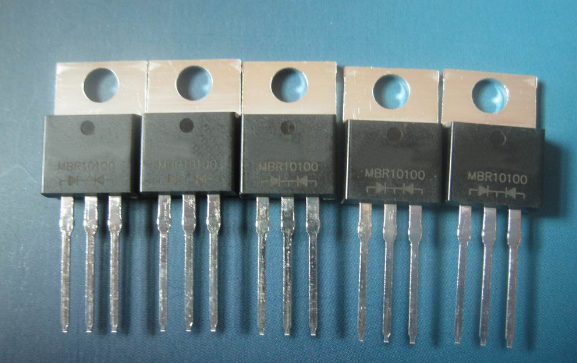

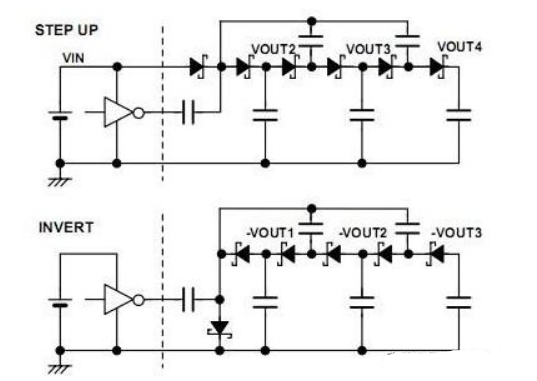

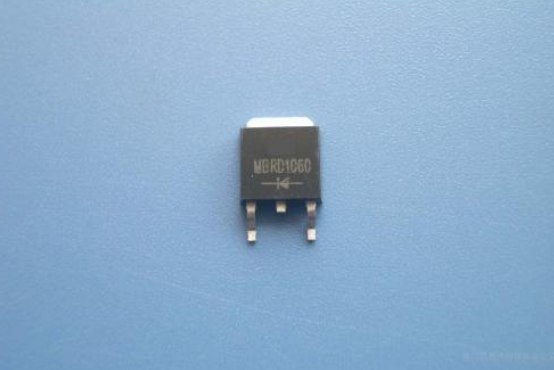

肖特基（Schottky）二極管也稱肖特基勢壘二極管（簡稱SBD），它是一種低功耗、超高速半導體器件，廣泛應用于開關電源、變頻器、驅動器等電路，作高頻、低壓、大電流整流二極管、續流二極管、保護二極管使用，或在微波通信等電路中作整流二極管、小信號檢波二極管使用。
性能比較
下表列出了肖特基二極管和超快恢復二極管、快恢復二極管、硅高頻整流二極管、硅高速開關二極管的性能比較。由表可見，硅高速開關二極管的trr雖極低，但平均整流電流很小，不能作大電流整流用。
檢測方法
下面通過一個實例來介紹檢測肖特基二極管的方法。檢測內容包括：①識別電極；②檢查管子的單向導電性；③測正向導壓降VF；④測量反向擊穿電壓VBR。
被測管為B82-004型肖特基管，共有三個管腳，將管腳按照正面（字面朝向人）從左至右順序編上序號①、②、③。選擇500型萬用表的R×1檔進行測量，全部數據整理成下表：
肖特基二極管測試結論：
第一，根據①—②、③—④間均可測出正向電阻，判定被測管為共陰對管，①、③腳為兩個陽極，②腳為公共陰極。
第二，因①—②、③—②之間的正向電阻只幾歐姆，而反向電阻為無窮大，故具有單向導電性。
第三，內部兩只肖特基二極管的正向導通壓降分別為0.315V、0.33V，均低于手冊中給定的最大允許值VFM(0.55V)。
另外使用ZC 25-3型兆歐表和500型萬用表的250VDC檔測出，內部兩管的反向擊穿電壓VBR依次為140V、135V。查手冊，B82-004的最高反向工作電壓（即反向峰值電壓）VBR=40V。表明留有較高的安全系數.
