      cmos芯片的主要用途與cmos芯片的內部電路解析
      cmos芯片的主要用途
      cmos芯片的主要用途是文中要講的部分,MOS芯片是一種低耗電存儲器,其主要作用是用來存放BIOS中的設置信息以及系統時間日期。應該把它和BIOS芯片區別開。早期的CMOS芯片是一塊單獨的芯片MC146818A(DIP封裝),共有64個字節存放系統信息。386以后的微機一般將MC146818A芯片集成到其它的IC芯片中(如82C206,PQFP封裝),586以后主板上更是將CMOS與系統實時時鐘和后備電池集成到一塊叫做DALLDADS1287的芯片中。隨著微機的發展、可設置參數的增多,現在的CMOSRAM一般都有128字節及至256字節的容量。

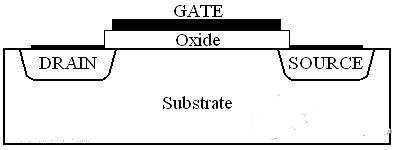

      cmos芯片的主要用途
      為保持兼容性,各BIOS廠商都將自己的BIOS中關于CMOSROM的前64字節內容的設置統一與MC146818A的CMOSROM格式一致,而在擴展出來的部分加入自己的特殊設置,所以不同廠家的BIOS芯片一般不能互換,即使是能互換的,互換后也要對CMOS信息重新設置以確保系統正常運行。
      如果CMOS中數據損壞,計算機將無法正常工作,為了確保CMOS數據不被損壞,主板廠商都在主板上設置了開關跳線,一般默認為關閉。當要CMOS數據進行更新時,可將它設置為可改寫。為使計算機不丟失CMOS和系統時鐘信息,在CMOS芯片的附近有一個電池給他持續供電。
      CMOS由PMOS管和NMOS管共同構成,它的特點是低功耗。由于CMOS中一對MOS組成的門電路在瞬間要么PMOS導通、要么NMOS導通、要么都截至,比線性的三極管(BJT)效率要高得多,因此功耗很低。相對于其他邏輯系列,CMOS邏輯電路具有以下優點:
      1、允許的電源電壓范圍寬,方便電源電路的設計
      2、邏輯擺幅大,使電路抗干擾能力強
      3、靜態功耗低
      4、隔離柵結構使CMOS器件的輸入電阻極大,從而使CMOS期間驅動同類邏輯門的能力比其他系列強得多
      在計算機領域,CMOS常指保存計算機基本啟動信息(如日期、時間、啟動設置等)的芯片。有時人們會把CMOS和BIOS混稱,其實CMOS是主板上的一塊可讀寫的并行或串行FLASH芯片,是用來保存BIOS的硬件配置和用戶對某些參數的設定。
      cmos芯片的主要用途-cmos芯片的內部電路

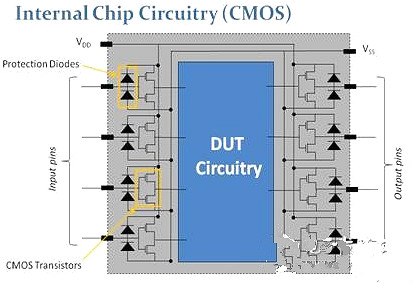

      下圖表示典型的CMOS芯片。可以看出,每個引腳都具有保護二極管和CMOS晶體管的網絡。
      cmos芯片的主要用途
      CMOS芯片的內部電路
      每個輸入引腳上的CMOS晶體管通過允許電流從V DD(芯片的電源電壓)流入DUT電路以及從DUT電路流向V SS(地)來起到開關的作用。如果在輸入或輸出引腳上感應出過壓,可能會損壞CMOS晶體管。為了保護這些器件,每個信號引腳都放置了兩個二極管(參見上圖)。第一個位于信號引腳和V DD之間,第二個位于信號引腳和V SS之間。如果在任何引腳上施加大于V DD的正過壓,則V DD二極管變?yōu)檎蚱茫试S電流在信號引腳和V DD之間流動。
      類似地,如果在任何引腳上施加大于V SS的負過壓,則V SS二極管變?yōu)檎蚱茫试S電流在V SS和信號引腳之間流動。這樣,保護二極管可防止在過壓條件下?lián)p壞CMOS晶體管和DUT電路。V DD和V SS保護二極管必須在開路和短路條件下進行測試,以確保其正常工作。如果保護二極管缺失或功能不正常,可能會出現開路情況。如果存在直接連接,則可能出現短暫情況:
      引腳和V DD之間
      引腳和V SS之間
      引腳和另一個信號引腳之間
      這些短路故障模式中的每一種都妨礙了設備的正確操作。打開并短接所有上述故障模式的測試檢查。
      cmos芯片的主要用途
      cmos芯片的主要用途如下:在今日,CMOS制造工藝也被應用于制作數碼影像器材的感光元件,尤其是片幅規格較大的單反數碼相機。另外,CMOS同時可指互補式金氧半元件及制程。
      因此時至今日,雖然因為工藝原因,都叫做CMOS,但是CMOS在三個應用領域,呈現出迥然不同的外觀特征:
      一是用于計算機信息保存,CMOS作為可擦寫芯片使用,在這個領域,用戶通常不會關心CMOS的硬件問題,而只關心寫在CMOS上的信息,也就是BIOS的設置問題,其中提到最多的就是系統故障時拿掉主板上的電池,進行CMOS放電操作,從而還原BIOS設置。
      二是在數字影像領域,CMOS作為一種低成本的感光元件技術被發展出來,市面上常見的數碼產品,其感光元件主要就是CCD或者CMOS,尤其是低端攝像頭產品,而通常高端攝像頭都是CCD感光元件。
      三是在更加專業的集成電路設計與制造領域。
