今天介紹一種簡便精確測量低阻器件的方法。通常情況下，一些器件的導通電阻非常小，比如低阻值的測電流電阻、導線電阻、開關電阻、保險絲、繼電器以及點火器等等。下面給出了一些這樣低阻值器件示例。
通常使用的萬用表（無論是指針式還是數字式）當測量低于一歐姆電阻的時候就不準確了，甚至有的萬用表對于小于10歐姆的電阻讀數都有很大的跳動。這種情況，需要借助于四線低阻值歐姆表來精確測量。實際上，只要你的萬用表可以精確測量到毫伏直流電壓，便可以相當準確的測量低阻值電阻了。

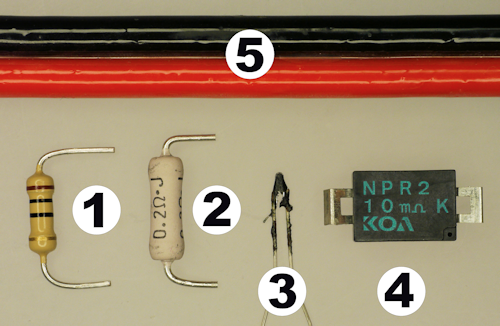

▲一些低阻值的器件
01測量方案
測量低阻器件所需要的設備：
可以測量V,mV和電阻的數字萬用表；220歐姆的電阻，或者其它阻值相近的電阻；5V穩壓電源（交流適配器，臺式電源，或者7805穩壓電路）0.1uF,10uF電容，以及面包板。
5V電源需要在測量過程中保持恒定，否則就會影響測量的精度。實際上，大部分帶有穩壓功能的電源都可以滿足要求。
測量時，電路需要保持穩定，沒有開關打開和閉合的動作；使用不同尺寸和容量的電容來平滑工作電壓；選擇22mA左右的工作電流，不要超過100mA，也不要小于5mA。
至于工作電壓本身的準確性倒是不影響測量精度，任何在4.5V~5.5V范圍內，只要保持恒定都能夠得到不錯的測量結果。

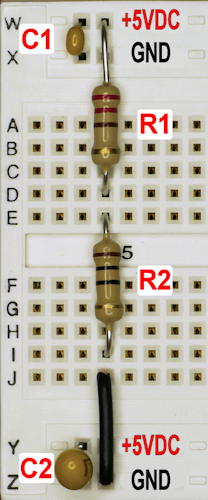

▲測量低阻值器件電路示意圖
電源的+5V和GND連接到面板包的頂部和底部的雙槽內；上下各使用C1(0.1uF),C2(10uF)來對工作電源濾波；R1（220歐姆）是已知的電阻，連接在+5V和R2上；R2是被測低阻值電阻，連接R1至GND；
實際上上面的電路是一個簡單的電壓分壓電路，流經R1，R2的電流相同。當測量R1，R2兩端電壓之后，便可以知道R2與R1的比值，進而可以計算出R2的阻值了。
上面是將被測電阻R2直接插在面包板上進行測量。可以使用鱷魚嘴夾將R2引出面包板，并且可以測量其他器件（引線、表貼器件、點火器等）。
02已知電阻
在前面測量方案中，R1是已知電阻。最好選用大功率、低溫漂系數的電阻。通常情況下5%精度的電阻就可以滿足要求。
根據歐姆定律，5V電壓施加在220歐姆的電阻上，會產生0.114W（1/10W）的功率，形成熱量消耗在R1上。當R1溫度升高后，對于低溫度系數（小于±50ppm）的阻值變化小于普通電阻（溫度系數大于±100ppm）。所以，使用大功率（保證其溫度變化小），低溫度系數的穩定電阻R1是提高測量精度的關鍵。
選用1/2W的金屬膜1%精度的220歐姆，溫度系數為50ppm，或者3W,20ppm,220歐姆的繞線電阻都可以滿足測量的需求。下面的測量實驗中，采用了及其普通的5%1/4W，350ppm，220Ω的碳膜電阻。
在將R1插入面包板之前，使用萬用表測量它的阻值。不要在R1插到面包板之后再測量，這樣會使得讀數不準。

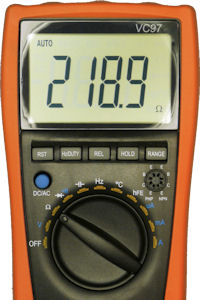

▲使用萬用表讀出R1的阻值
實際上，只要讀數穩定，至于具體電阻的數值是多少并不會影響最終的測量結果。通常保證該阻值在200~240之間即可。
將測量的結果記錄下來之后，再把R1接入面包板。
03測量樣品
為了驗證測量電路的原理和測量過程的正確性，可以先從能夠被萬用表電阻精確測量的電阻測試起。比如可以先使用一個10歐姆的電阻作為R2進行測量。
打開5V電源，測量R1兩端電壓，比如在這里它的讀數為4.7696V。

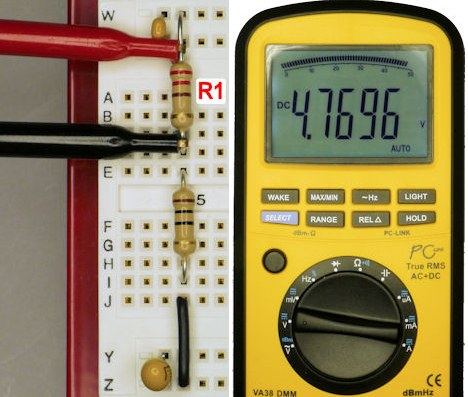

▲測量R1兩端電壓：4.7696V
由于R1比R2的阻值（10歐姆）大得多，所以在R1上的電壓比較大，應該大于4.5V。
接著，測量R2兩端電壓，這個電壓通常小于0.5V。所示選擇萬用表直流電壓的毫伏檔來測量。如果使用普通的伏特檔位來測量，可能所獲得電壓數值精度會降低。大多數數字萬用表都會包含有毫伏和伏特兩個檔位。
比如在下面的測量中，R2上的電壓為216.64mV。

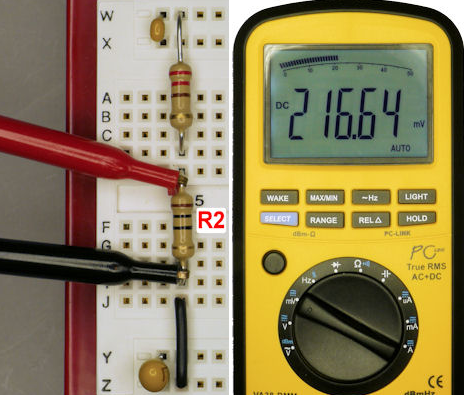

▲使用毫伏檔位測量未知電阻R2上的直流電壓
根據上面測量結果可以計算出R2的阻值。
這個結果符合實際情況。剛才測量的R2是一個5%精度的電阻，也就是說它的阻值應該在9.5~10.5歐姆之間。

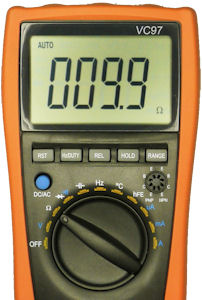

▲直接使用萬用表測量R2的阻值
如果直接使用萬用表的電阻檔，可以測量R2的阻值為9.9Ω，這與前面測量的結果相當?shù)姆稀?/div>
04測量一些常見的低阻值器件
使用上述方法對本文一開始圖中的低阻值器件進行測量。這些低阻值器件中有些已經是毫歐級別的電阻，使用萬用表根本無法讀出有效的阻值。

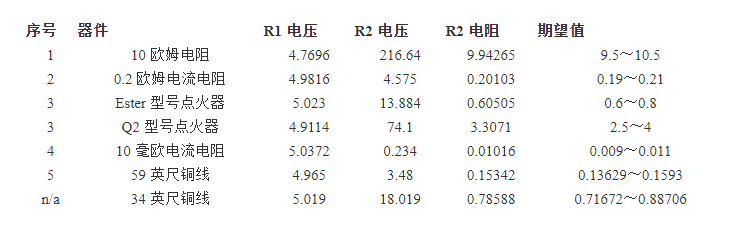

在測量的時候，測量R2電壓的時候盡可能靠近器件管腳的根部，否則就會使得測量得到的電阻包含了器件引腳的電阻了。下面是測量的一些結果：
可以看到所有測量結果都在實際期望阻值范圍內。
05改進
將R1更換成更大功率更加穩定的繞線電阻，可以大大提高測量阻值的數量。在測量過程中，保持環境溫度的穩定性也很重要。比如在白天高溫下，和晚上低溫下測量器件的阻值會相差1%左右。
對于碳膜電阻，具有較大的溫度系數。在不同的溫度下阻值相差較大。
為了提高測量精度，最好：
使用更高功率，低溫度系數的電阻作為R1；在測量前，最好等待兩分鐘使得測量器件達到熱平衡，組織穩定后在進行測量。

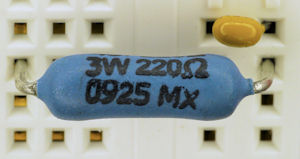

▲大功率低溫度系數的繞線電阻
對于大功率、低溫度系數的電阻在通常室溫范圍內，220歐姆的阻值通常變化不超過十分之一歐姆。
