數字電路中MOS管常被用來作開關管，所以被廣泛應用在需要電子開關的電路中，根據構成和導通特性可分為四類MOS管：

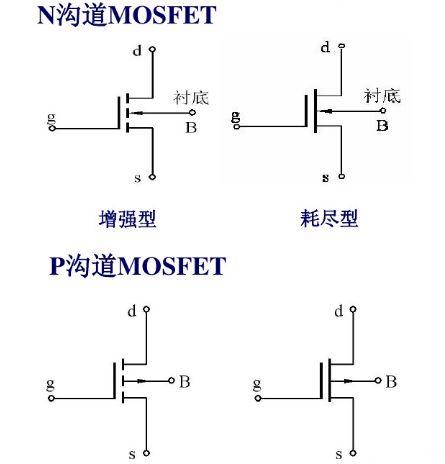

g被稱為柵極，d為漏極，s為源極，B為襯底，在實際生產中，襯底與源極相連，所以MOS管一般有三個極。四類MOS管增強型運用較為普遍，下圖是畫原理圖時增強型NMOS和PMOS管的符號：
漏極和源極之間有一個寄生二極管。這個叫體二極管，在驅動感性負載（指有線圈負載的電路，如馬達），這個二極管很重要。
對于NMOS管，通常源極s接地，只要Vgs大于一定的值就會導通，只要在漏極加上一個電壓，漏極和源極之間就會形成電流Id。對于PMOS管，通常源極接VCC，只要Vgs小于一定的值就會導通，只要在漏極加上一個電壓，漏極和源極之間就會形成電流Id。由于PMOS管導通電阻大，價格貴，替換種類少等原因， NMOS管使用更為普遍。

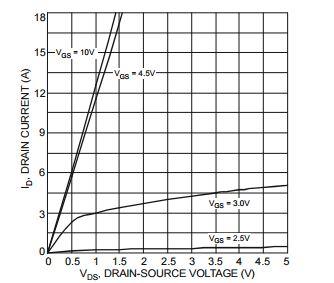

如上圖所示，當Vgs達到4.5V 時，Vds等于0.5V時Id等于6安培，漏極和源極間的阻抗只有83毫歐，可以認為壓降已經很小了。
