LED驅動電源電路圖（一）
電路工作原理

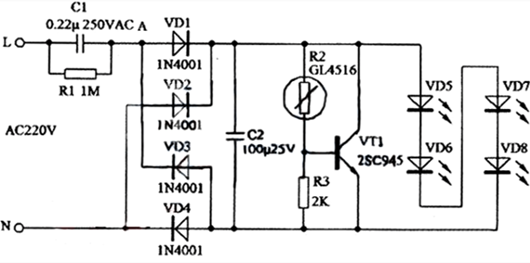

LED樓道燈的電路如下圖所示。電路由電容降壓電路、整流電路、LED發光電路和光電控制電路等部分組成。
220V交流電經電容C1、R1降壓限流后在A、B兩點的交流電壓約為15V，由VD1～VD4.進行整流，在C2上得到約14V的直流電壓作為高亮度發光二極管VD5～VD8的工作電壓，發光二極管的工作電流約為14mA。
由于電容C1不消耗有功功率，泄放電阻消耗的功率可忽略不計，因此整個電路的功耗約為15×0.014≈0-2（W）。
為了進一步節省電能和延長高亮度發光二極管的使用壽命，電路中加入了由光敏電阻R2、電阻R3和三極管VT1等組成的光電控制電路，在夜晚光敏電阻R2的阻值可達100K以上，這時C2兩端的電壓經R2、R3分壓后提供給VT1基極的直流偏置電壓很小，VT1截止，對發光二極管的工作沒有任何影響；
白天時，由于光電效應的作用，R2的阻值可減小到1OK以下，這時VT1導通并接近飽和，由于通過C1的電流最大只能達到15mA，由于VTl的分流，C2上的電壓可下降到4V以下。
LED驅動電源電路圖（二）
LED驅動電源的具體要求
LED是低壓發光器件，具有長壽命、高光效、安全環保、方便使用等優點。對于市電交流輸入電源驅動，隔離輸出是基于安全規范的要求。LED驅動電源的效率越高，則越能發揮LED高光效，節能的優勢。
同時高開關工作頻率，高效率使得整個LED驅動電源容易安裝在設計緊湊的LED具中。高恒流精度保證了大批量使用LED照明時的亮度和光色一致性。
10W以下功率LED杯應用方案

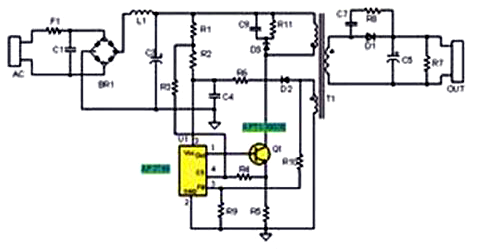

圖1：基于AP3766的LED驅動電路原理圖
特點如下：采用原邊控制方式，無須光耦和副邊電流控制電路，實現隔離恒流輸出，電路結構簡單。通過電阻R5檢測原邊電流，控制原邊電流峰值恒定，同時控制開關占空比，保持輸出二極管D1的導通時間和整個開關周期時間比例恒定，實現了輸出電流的恒定。
LED驅動電源電路圖（三）
分享一個用于2并5串（5S2P）組合的AR111LED的驅動器電路原理圖。MAX16819工作在buck-boost模式，電路工作電壓為12VAC，能夠?yàn)槊看甃ED提供平均500mA驅動電流。
本電路以MAX16819為主控制器，可驅動總共10只LED-2串并聯、每串5只LED.輸入電壓為12VAC、容差±10%.肖特基二極管D1至D4構成全波整流電路，電容C1至C8用于電壓濾波。
根據對LED閃爍的要求，可以去掉一些濾波電容以降低成本。這些電容中包含一個鉭電容，具有較好的溫度特性。

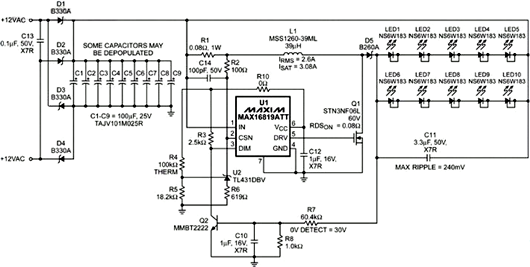

由于LED按照5S2P排列，不可能達到完全匹配的電流。假設LED具有良好的匹配度，使電流差異降至最小。控制每串LED的數量及混合架構的燈管數量，有助于減輕電流匹配度的影響。如下圖所示。
