模擬電路實現延時功能

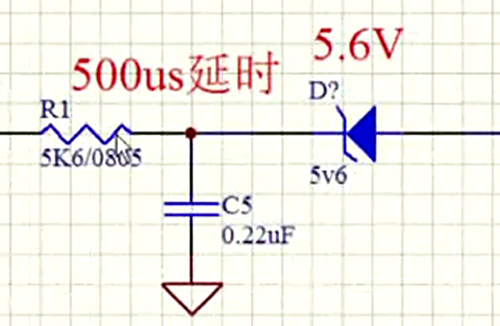

實現方式如下圖：
一個電阻與一個穩壓二極管相連，然后一個電容在它們連接處與它們并聯。
原理：
我們知道穩壓二極管有一個特性，比如上面的穩壓二極管的穩壓就是5.6V，也就是說，當其左端的電壓沒有達到5.6V的時候，其是不導通的，當電壓達到5.6V，這個穩壓管才會導通，才會有電流。
再來看看電阻與電容組成的RC電路，這個電路有延時功能，所謂的延時指的是電容兩端的電壓的值是慢慢上升的，這里我們需要上升到5.6V，這個上升的時間與電阻和電容有關，具體解釋和計算看連接點開鏈接。
所以上述電路的延時過程如下。
當外部電壓加載到電路的左端時，RC電路（電容與電阻組成的電路）組成一個延時電路，使電容的兩端（二極管的左端）的電壓慢慢升高，當達到5.6V時，穩壓二極管才會導通，從而實現電路的導通。
當然，改變電路各個元器件的參數，可以達到不同的延時。
