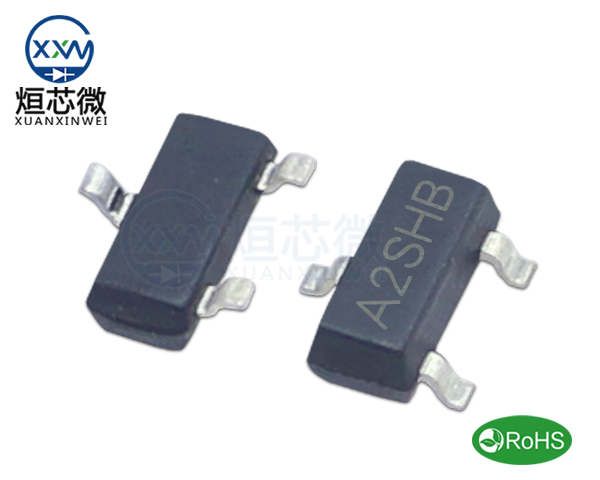

SI2302場效應管,SI2302參數,SI2302中文資料引腳圖
SI2302場效應管參數,SI2302規格書,SI2302引腳圖,SI2302中文資料pdf代替
SI2302場效應管參數,SI2302規格書,SI2302引腳圖,SI2302中文資料pdf代替
SI2302 SOT-23封裝參數：點擊查看
SI2302場效應管參數具體如下：
封裝類型：SOT-23
極性：NPN
極性：NPN
漏極電流：5.2A
功率耗散：1W
反向傳輸電容Crss：58.5pF
柵極源極擊穿電壓：±12V
擊穿電壓：20V
存儲溫度：-55℃~+150℃
引腳數：3Pin
高度：1.15mm
長x寬/尺寸：2.90 x 1.30mm
導通電阻ID=4A,VGS=4.5V：Typ 21mΩ Max 27mΩ
導通電阻ID=3A,VGS=4.5V：Typ 29mΩ Max 44mΩ
工作溫度：-55℃~+150℃
安裝類型：SMT
這些參數使得SI2302在電子應用中表現出色，尤其是在需要高電流承載能力和低導通電阻的場合。
二、作用與應用
SI2302場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，SI2302廣泛應用于以下領域：
電源管理：在電源管理中，SI2302廣泛應用于電壓調節和電流控制。其高性能和穩定性使其成為電源管理系統中的理想選擇。
信號放大電路：在信號放大電路中，SI2302起到關鍵作用，提供高效的信號放大和傳遞，保持信號的穩定性，尤其在通信和音頻設備中表現出優越性能。
LED照明：SI2302也常用于LED照明驅動電路中，實現精確的亮度調節和延長LED壽命。
移動通訊：在智能手機和其他移動設備中，SI2302用于電源管理、信號放大和電池保護。
工業自動化控制設備：SI2302在工業自動化控制系統中，用于電機驅動和信號處理，實現精確控制。
三、SOT-23封裝特點
SI2302采用SOT-23封裝，這是一種小型表面貼裝封裝，具有以下特點：
尺寸：2.90 x 1.30mm，適合高密度PCB布局。
高度：1.15mm，適用于空間受限的應用。
引腳數：3Pin，便于電路連接和集成。
安裝類型：SMT，適合自動化表面貼裝生產線。
SOT-23封裝因其小尺寸和高密度集成而適用于高密度PCB布局，同時保持了良好的熱性能和電氣性能。這種封裝方式使得SI2302非常適合用于空間受限的應用，如智能手機、筆記本電腦和其他便攜式設備。
SI2302場效應管/SOT-23封裝尺寸：
SI2302場效應管SOT-23-3L封裝尺寸：
