平時在工作中和MCU打交道的時間非常多，但是大家知道只要是MCU就肯定會用到復位，因此每次設計電路，都少不了單片機復位電路，剛開始看到這個電路，因為電子知識很薄弱，有點看不懂，一直在想不是電容不能通直流電么，這玩意原理到底是什么？帶著這個疑問下面給大家介紹下常用的MCU復位電路。

復位是干嘛用的？

它這個電路用的時間很少，但是不能沒有，它其實就是讓MCU恢復到一個初始狀態，比如有時卡BUG了，通過復位就有可能解決問題，生活中最常見的復位功能按鈕，應該是大家都用戶的路由器，背后有個小黑點，比如你密碼忘了，就可以 按一下復位小黑點，恢復出廠密碼。

下面給大家介紹幾種常見的復位電路：

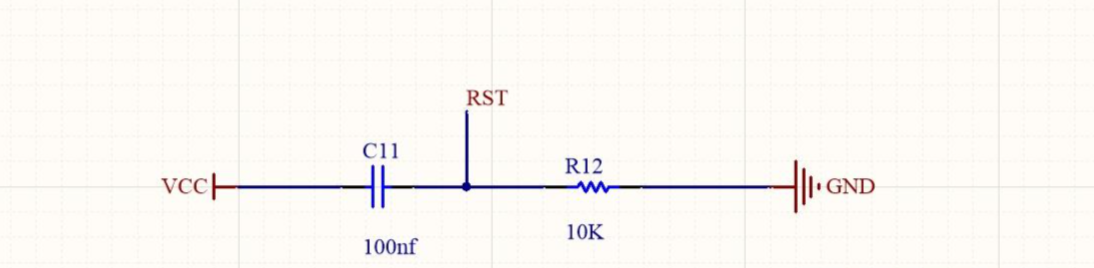

高電平復位

這個電路圖看上去其實器件不多，但是第一眼看到就是有點想不通，電流怎樣通過電容？這是當時的想法，現在懂了，哈哈，它的本質就是一個RC充電電路，在上電瞬間，電容C11兩邊的電壓是不能突變的，因此這一瞬間電容C11的狀態等效為短路，這樣解釋大家肯定明白了，在這個瞬間電容C11為短路，那么RST這里就是高電平，單片機檢測到高電平，進入復位狀態，幾個毫秒之后，電容C11充滿電，也就是我理解的電容不會過直流電，這時RST會被拉成低電平，單片機檢測到低電平進而停止復位。進入正常工作狀態。

復位持續時間公式：T=（1/9)*R*C

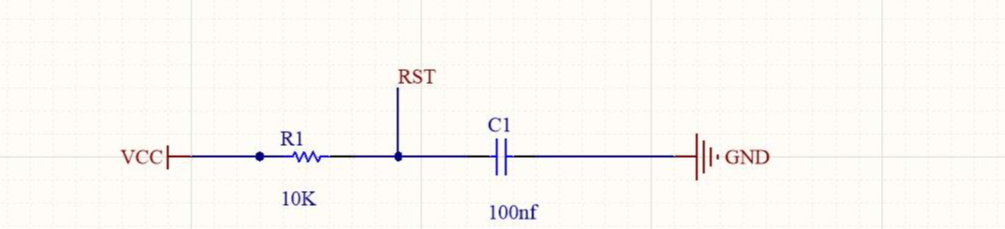

低電平復位

在經歷了上圖的分析之后 ，這個圖大家肯定一看就懂，這里只是根據MCU的要求改變了復位電平，下面具體分析一下，當上電瞬間，電容C1處于短路狀態，這時RST就會被拉到低電平，單片機檢測到低電平進入復位狀態，幾個毫秒以后，電容C1充滿電，就會變?yōu)閿嗦窢顟B(tài)，這時RST就會被拉到高電平，單片機檢測到高電平，停止復位，單片機將進入正常工作狀態。

復位持續時間公式：T=9*R*C

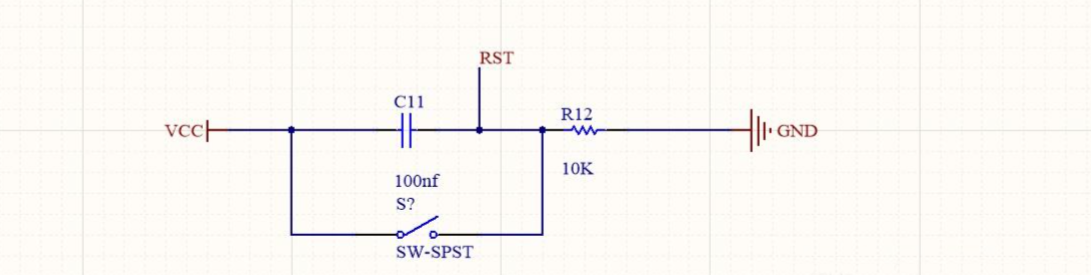

高電平按鍵復位

這個電路的不同點就是在原來的基礎上增加了手動復位功能，和之前介紹的路由器復位一樣，下面具體介紹下：剛開始還是上電復位，當開始上電時，電容C11進行充電成短路狀態，這時RST會被拉成高電平，單片機檢測到高電平進行復位，當電容C11充滿電后，處于斷路狀態，這時RST會被拉到低電平，單片機停止復位，進入正常工作狀態。接下來就是重頭戲，按鍵復位，當發生異常在不下電的狀態下復位時，按下開關按鍵，這時電容兩邊短接放電，因此RST也會被拉到高電平，單片機開始復位，松開按鍵，電容開始充電，幾個毫秒以后，充電完成，電路處于斷路狀態，RST繼續被拉低，單片機進入正常工作狀態。
