電容與二極管串聯時的電壓關系介紹
在電路設計中，電容與二極管這對黃金搭檔經常攜手合作。作為電路中的基礎元件，它們各司其職又相互配合，共同完成各種電子任務。
在電路設計中，電容與二極管這對黃金搭檔經常攜手合作。作為電路中的基礎元件，它們各司其職又相互配合，共同完成各種電子任務。
一、元件特性解密
儲電能手：電容
這個電子世界的"充電寶"以法拉（F）為計量單位，通過兩極板間的絕緣介質存儲電能。當電壓加載時，正負極板就像磁鐵般吸附電荷，形成能量儲備庫。它的核心參數是電容量，數值越大儲電能力越強。有趣的是，它對不同頻率的信號會呈現不同"態度"：高頻信號暢通無阻，低頻信號則阻力重重。

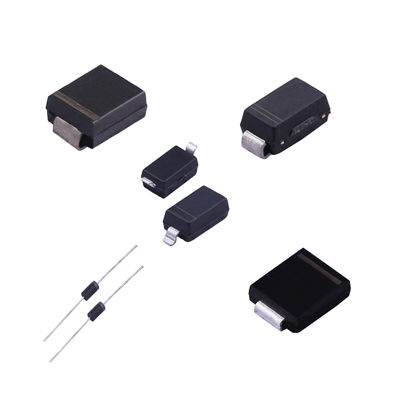

電流單行線：二極管
這位"電子交警"嚴格執行單向通行規則，由P型與N型半導體構建的PN結是其核心。當正向電壓達到導通閾值（硅管0.7V/鍺管0.3V），就像打開閘門般放行電流；反向電壓時則化身絕緣體，徹底阻斷電流去路。
二、組合電路工作全周期
這對搭檔串聯時會演繹出精彩的電路情景劇：
1. 初始靜默期
未充電的電容如同空水庫，二極管保持關閉狀態，整個系統處于靜止狀態，兩端電壓均為零。
2. 儲能進行時
通電瞬間，電流沖破二極管的導通閾值，開始為電容"注能"。此時二極管維持導通壓降，電容電壓持續攀升，直到與電源電壓持平。
3. 能量滿載態
當電容電壓與電源電壓持平時，電流歸零，二極管恢復關斷狀態，系統達成動態平衡。
4. 釋能倒計時
斷開電源后，儲存的電能開始通過二極管反向釋放。此時二極管再次導通，電容電壓逐步歸零，直至能量完全釋放。
5. 終局歸零態
系統最終回歸初始狀態，兩極電壓再次歸零，等待下一輪充放電循環。
三、動態電壓演變圖譜
這對組合的電壓變化猶如雙人舞步：
- 靜默期：雙零狀態（VC=0V，VD=0V）
- 充電時：二極管維持導通壓降，電容電壓持續爬升
- 滿電態：電容電壓=電源電壓，二極管壓降歸零
- 放電時：二極管再現導通壓降，電容電壓階梯式下降
- 終局態：系統電壓雙歸零
這對電子搭檔通過精妙的電壓配合，在整流、濾波、信號整形等電路中大顯身手。理解它們的協作規律，是掌握電路設計的關鍵一步。
