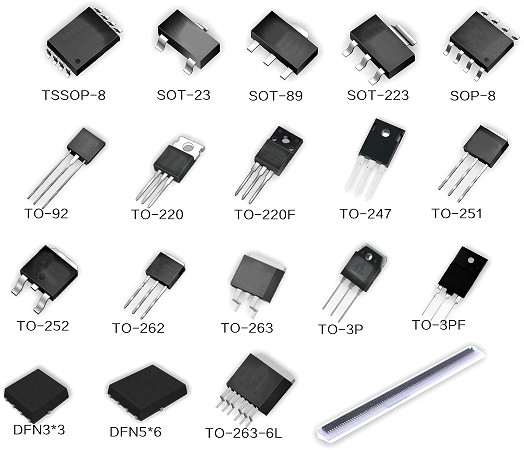

場效應晶體管(FET)電子技術的核心元件
在現代電子技術中，場效應晶體管（FET）作為關鍵的半導體器件，憑借其高輸入阻抗、低功耗等特性，在信號放大、電子開關、功率控制及通信電路等多個領域發揮著重要作用。其中，MOSFET（金屬氧化物半導體場效應晶體管）和JFET（結型場效應晶體管）是最常見的兩類FET，它們?cè)诮Y(jié)構和工作原理上各有特點，適用于不同的應用場景。
在現代電子技術中，場效應晶體管（FET）作為關鍵的半導體器件，憑借其高輸入阻抗、低功耗等特性，在信號放大、電子開關、功率控制及通信電路等多個領域發揮著重要作用。其中，MOSFET（金屬氧化物半導體場效應晶體管）和JFET（結型場效應晶體管）是最常見的兩類FET，它們?cè)诮Y(jié)構和工作原理上各有特點，適用于不同的應用場景。
一、MOSFET與JFET的結構與工作原理
MOSFET和JFET都利用柵極電壓調控源極與漏極之間的電流流動，但它們的結構和控制方式存在顯著差異。
JFET（結型場效應晶體管）
JFET是一種“常開”型場效應晶體管，其主要特點包括：
由源極、漏極、柵極和溝道組成，溝道通常由N型或P型半導體材料構成。
通過在柵極施加反向電壓，形成耗盡區，從而影響溝道的導電性。當柵極電壓增大時，耗盡區擴大，溝道被關閉，最終截止電流。
JFET的輸入阻抗高，功耗低，適用于低功率信號放大電路，如麥克風放大器和射頻放大器等。
金屬氧化物半導體場效應晶體管（MOSFET）
MOSFET的結構更為復雜，但其輸入阻抗更高，并且能夠在不同模式下運行。其主要特點包括：
柵極由金屬氧化物（通常是二氧化硅）絕緣層與半導體基底組成，柵極電壓決定了溝道的形成或消失。
按照溝道的控制方式，可分為增強型和耗盡型兩種類型：
增強型MOSFET：默認無導電溝道，需施加足夠柵極電壓形成導電路徑。
耗盡型MOSFET：默認有導電溝道，施加反向柵極電壓會減少導電能力。
MOSFET的開關速度快、功率效率高，廣泛應用于計算機處理器、電源管理、電信設備及高頻放大器等領域。
二、MOSFET與JFET的對比分析
MOSFET和JFET各有優劣勢，適用于不同的應用場景：
輸入阻抗：MOSFET的輸入阻抗遠高于JFET，適用于高阻抗輸入信號的應用。
功耗：JFET的功耗通常比MOSFET低，適合低功耗放大電路。
開關速度：MOSFET的開關速度更快，尤其在高頻信號處理和數字電路中占據主導地位。
噪聲特性：JFET的噪聲較低，在模擬信號放大方面更具優勢。
耐壓性：MOSFET能夠承受更高的電壓和功率，常用于功率電子設備。
三、實際應用場景
JFET應用
音頻放大器：JFET常用于麥克風前置放大器和高保真音頻設備。
射頻放大器：在無線電通信設備中，JFET提供高增益和低功耗的信號放大。
傳感器接口：JFET的高輸入阻抗特性可減少信號損失，適用于某些電壓或電流傳感應用。
MOSFET應用
功率開關：MOSFET廣泛用于開關電源、電機控制、光伏逆變器等設備。
數字邏輯電路：微處理器和存儲芯片內部依賴MOSFET構建邏輯門。
低功耗設備：MOSFET是電池供電設備（如智能手機、筆記本電腦）中的關鍵元件。
射頻電路：MOSFET在無線通信領域的信號調制與解調電路中發揮重要作用。
四、如何選擇合適的FET
在設計電子電路時，選擇MOSFET還是JFET需要綜合考慮以下因素：
信號類型：模擬信號優先選JFET，數字信號優先選MOSFET。
功耗要求：低功耗選JFET，高功率選MOSFET。
開關速度：高頻高速選MOSFET。
噪聲要求：低噪聲選JFET。
同時，還需關注FET的擊穿電壓、導通電阻、漏極電流等關鍵參數，以匹配具體的應用需求。
總之，MOSFET和JFET在電子技術中各具優勢，合理選擇和應用它們，能夠顯著提升電路的性能和可靠性。無論是初學者還是工程師，深入理解它們的工作機制與應用場景，都是電子設計中的必備技能。
