單結晶體管觸發電路原理圖
一、電路組成

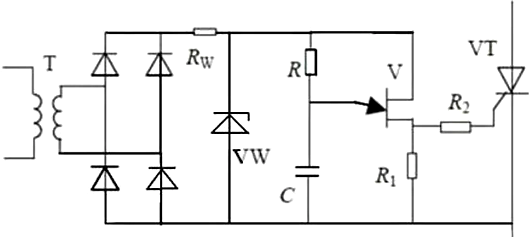

同步降壓變壓器 T ：將 220V 交流電降至適宜電壓，且保證輸出電壓相位與市電一致，為后續電路提供同步交流電源。
橋式整流電路 ：把降壓后的交流電轉換為脈動直流電，為后續穩壓及振蕩電路提供直流輸入。
穩壓二極管 Vw 及限流電阻 Rw ：對脈動直流電進行削波處理，削去波形峰值，將其轉化為梯形波，使波形更平緩，為單結晶體管提供穩定的供電波形。
限流電阻 R ：與電容器 C、單結晶體管等組成關鍵的弛張振蕩電路。R 的阻值大小決定了電容器 C 的充電速度，進而影響晶閘管的控制角和導通角，是調節晶閘管觸發時刻的重要元件。
單結晶體管及相關元件 ：單結晶體管與電阻 R、電容器 C、電阻 R1 共同構成弛張振蕩器，產生規律的觸發脈沖，為晶閘管提供精準的觸發信號。
二、觸發電路工作原理

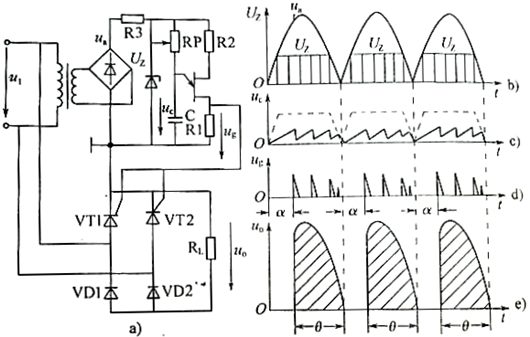

同步觸發機制 ：單結晶體管的電源并非傳統直流電源，而是經降壓變壓器二次側降壓、橋式整流后，再通過穩壓管限幅削波，得到梯形波電源。每個梯形波結束時刻，電源電壓歸零，電容電壓也隨之為零。當下一個梯形波開始時，電容 C 從零壓開始充電至峰點電壓，確保每個梯形波產生的第一個脈沖所需時間相同。由于梯形波過零時刻與晶閘管電壓過零時刻一致，第一個觸發脈沖的控制角相同，從而實現晶閘管在每個半波內的導通角相同，達到同步觸發效果。
脈沖作用 ：在每個梯形波期間，振蕩器雖會產生多個脈沖，但晶閘管僅在接收到第一個脈沖時觸發導通，后續脈沖不再起作用。
控制調節 ：通過改變電位器 Rp 的阻值，調節電容充電速度，控制每個梯形波第一個脈沖出現時刻，進而調節整流電壓。單結晶體管產生的脈沖同時觸發兩個晶閘管的門極，在每個半波時，一個晶閘管正偏觸發導通，另一個晶閘管反偏雖觸發但無法導通。
三、改進的電壓控制方式

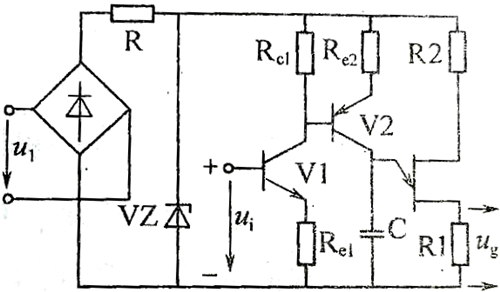

采用晶體管替代可調電阻 Rp，實現電壓控制。其中，V2（PNP 型）晶體管利用其等效電阻代替電位器 Rp，V1（NPN 型）晶體管作為直接耦合放大器?？刂菩盘?ui 由三極管基極輸入，當 ui 增大時，V1 管集電極電流和 V2 管基極電流增大，V2 管的等效電阻減小，電容充電加快，觸發脈沖提前發出，控制角減小，整流輸出電壓升高。這種改進方式將手控調節轉換為電壓控制，提升了電路的自動化水平和調節精度。
四、電路應用
該單結晶體管觸發電路廣泛應用于可控整流電路中，通過精準控制晶閘管的導通時刻，實現對輸出電壓的有效調節。在工業生產、電力電子設備等領域，為各種需要精確電壓調節的負載提供穩定可靠的電力支持，滿足不同設備的運行需求。
